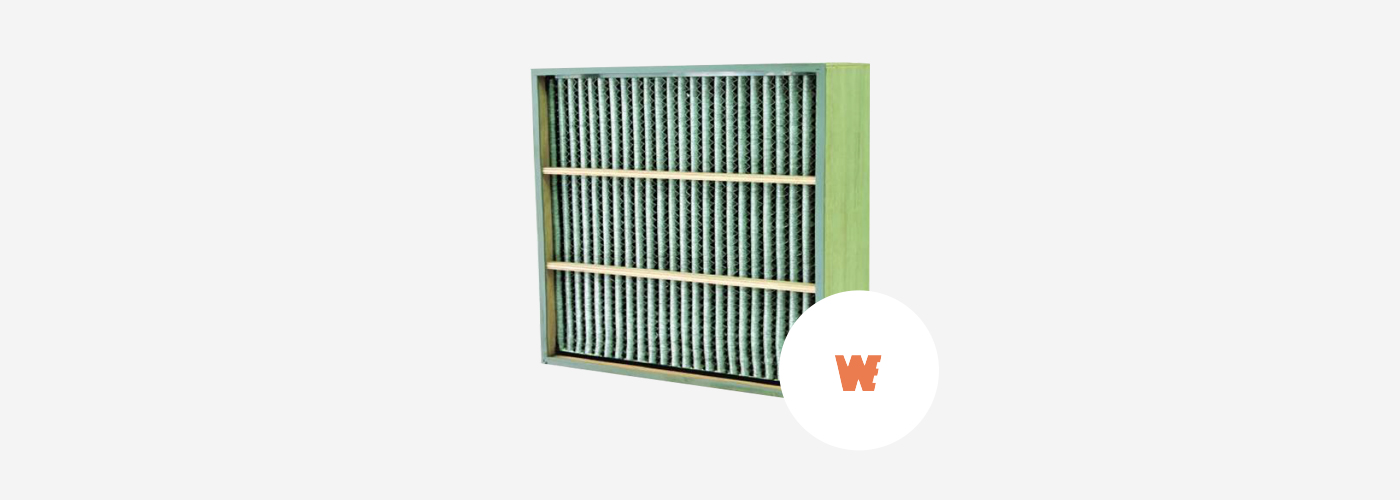

원전 및 RI산업체 발생 방사성 요오드 제거용 활성탄소섬유(WAC) 필터
-
1
- 99.99%의 높은 포집 효율
- 미국 ASTM D-3803에 따른 성능 시험에서
포집효율 99.99%이 실증됨
-
2
- RH 95%에서 요오드화메틸을 99.999% 포집
- 물을 적게 흡수하므로 고온 환경에서도
영향 받지 않고 요오드를 흡착
-
3
- 경량 & 뛰어난 작업성
- 모듈화 방식으로 교체가 용이함.
소재가 화학 섬유로 매우 경량이며,
입상 야자껍질 활성탄 무게의 1/3수준임.
-
4
- 긴 수명
- 입상 야자껍질 활성탄의 포집 수명은 1년인 반면 WAC(활성탄소섬유) 필터의
수명은 약 3배 더 김. 대기 중의 수분에 영향을 거의 받지않기 때문에
포집효율이 떨어지지 않고, 무게도 거의 일정함.
-
5
- 소각형 감용 1/1000이하
- 재료가 가연성이기 때문에 소각 처리가 가능.
소각 후의 용적은 1/1000 이하로 폐기비용을 감소.
방사선 요오드에 대해 99.999%의 포집효율 유지
크기 외에도 시설의 다양한 요구에 대응 가능
-

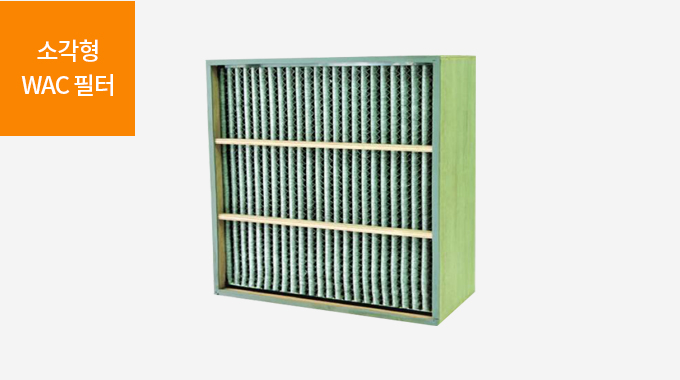

※ 크기·사양은 상기 제품이외에도 이용 시설에 맞게 제작 가능형식번호 WAC-292 크기 610(W) x 610(H) x 292(D) mm 용적 108.7 L 중향 13.0 kg 요오드 포집효율 99.999% 이상 소각 후의 용적 1/1,000 이하 -

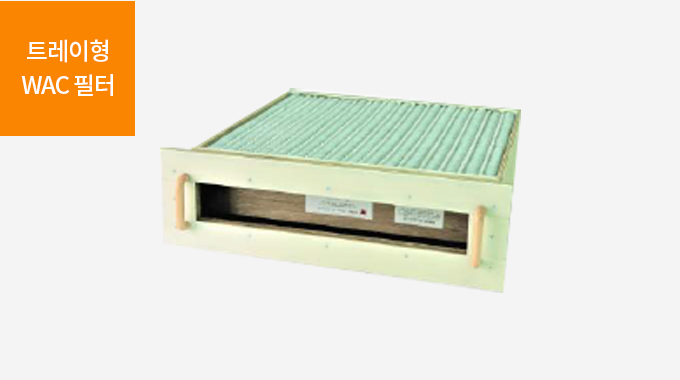

※ 크기·사양은 상기 제품이외에도 이용 시설에 맞게 제작 가능형식번호 WAC-702 크기 620(W) x 163(H) x 700(D) mm 용적 69 L 중향 9.5 kg 요오드 포집효율 99.999% 이상 소각 후의 용적 1/300 이하
WAC 필터 특징 소개
WAC 필터 (활성탄소섬유 필터)와 기존의 입상 활성탄(AC)와의 비교
-

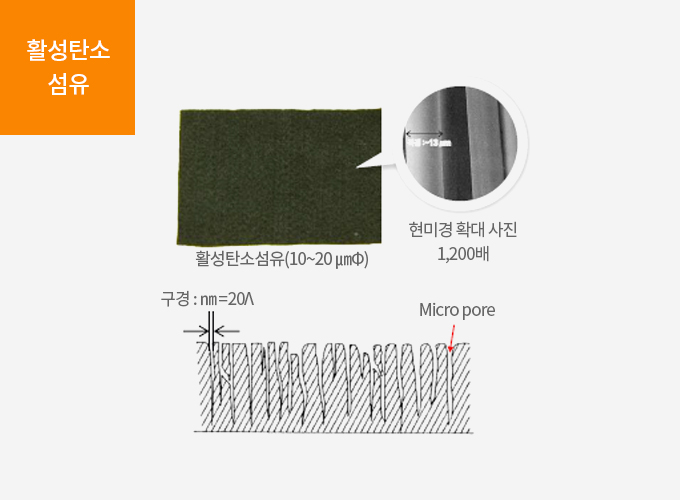

- 1,200배로 확대해도 표면은 지극히 평활하고 균질한 섬유상입니다. Macro pore나 Transitional pore는 존재하지 않고, 방사선 요오드 흡착애 유효한 Micro pore 뿐입니다.
-

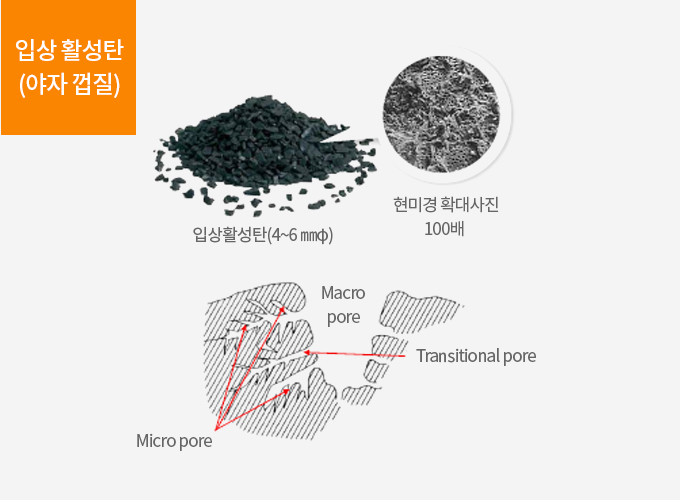

- 크고 작은 구경의 구멍이 존재하지만, Micro pore는 Macro pore 내부에 있습니다. 수분이 유입되기 쉬운 Macro pore 표면이 다수 보입니다. 사진에 보이는 공간이 Macro pore입니다.
-
- Macro pore
- 직경 50~100,000nm, 평균 2,500nm로, 기체형 방사성요오드는 흡착하지 않고, 오로지 수분을 흡수해 버리기 때문에 흡착 물질이 안쪽의 세공에 도달하는것을 방해합니다.
-
- Transitional pore
- 직경 2~50nm로 주로 흡착물질을 안쪽 Micro pore까지 내려보내는 역할을 합니다. 일부는 방사성요오드 흡착에도 관여합니다.
-
- Micro pore
- 직경 약 2nm에서 대부분의 방사성요오드 흡착에 기여하고, 포집성능을 지배하고 있습니다.
WAC 필터의 3가지 포집 특징
WAC 필터는 입상 활성탄(AC) 필터에 비해 훨씬 높은 요오드화메틸(CH₃l) 포집 능력을 보유하고 있습니다.-
- 흡착 면적이 크다
- 활성탄소섬유의 세공은, 모든가공이 흡착에 기여하는 Micro pore로, 그 표면적은 1000~2000㎡/g이라고 알려져 있습니다. Micro pore의 수는입상활성탄의 200배 이상입니다.
-
- 통풍 면적이 크다
- WAC필터의 여재는 얇고 탄력성이 있기 때문에, 아코디언폴딩으로 하여 통풍면 (여재 면적)이 큰 필터를 만들 수있습니다. 흡착물의 여재 통과속도가 느려지게되어 흡착반응의 기회가 증가되고 흡착반응하는 것이 증가 · 포집 효율의 상승을 기대할수 있습니다. 고풍량 시설에도 사용 가능합니다.
-
- 포집효율이 높다
- WAC필터의 포집효율 시험결과는 다음장에 소개하겠습니다. 뒤에서 요오드화매탈 포집 효율이 99.999% 이상이라는 것을 증명하고 있습니다. 또한 원자력분야에 적용을 위한 포집효율 요구값을 완벽하게 충족하고 있습니다.
RI유기폐액 소각장치(Burn Clean)
방사선 유기폐액 소각장치
- BURN CLEAN
- ‘기화선회제트 연소방식’ 으로 폐액을 기화해, 연소온도 800℃ 이상으로 완전 연소함.
간단한 버튼 조작으로 전자동 운전과 연소온도 모니터링기록을 자동 저장.
800℃ 이상에서 완전연소로 미량잔사만 발생
버튼 터치만으로 전자동
※ 폐액처리능력으로선택-

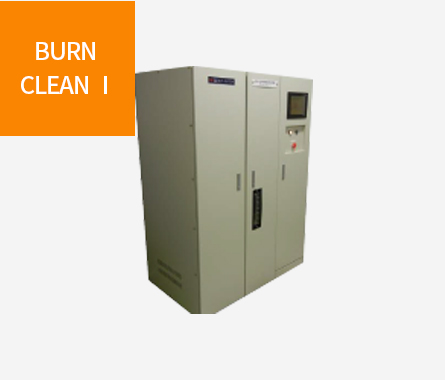

형식번호 BURN CLEAN Ⅰ 크기 1,120(W) x 730(H) x 1,680(D) mm 폐수 처리능력 1 L/h 전원 AC 100V 50,60Hz, 30A (1800VA) 폐액 탱크 용량 12 L 중량 약 650 kg RI 응축수량 약 1.2 L/h -
형식번호 BURN CLEAN Ⅱ 크기 1,500(W) x 925(H) x 1,680(D) mm 폐수 처리능력 2 L/h 전원 AC 100V 50,60Hz 폐액 탱크 용량 25 L 중량 약 980 kg RI 응축수량 약 2.4 L/h -

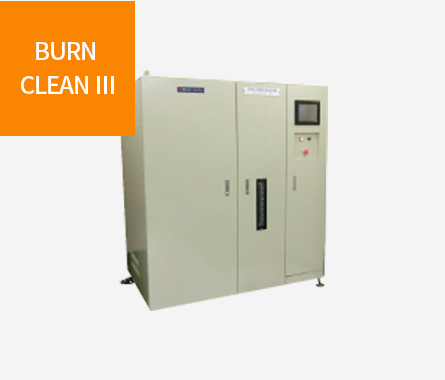

형식번호 BURN CLEAN Ⅲ 크기 1,500(W) x 925(H) x 1,680(D) mm 폐수 처리능력 3 L/h 전원 AC 100V 50,60Hz, 30A (1800VA) 폐액 탱크 용량 25 L 중량 약 980 kg RI 응축수량 약 3.5 L/h

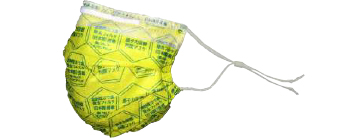

WAC 방사성 요오드 제거용 마스크
※ 원자력 재해 대책용 마스크 긴급피난용 방사성요오드 제거필터 장착
- WAC 마스크
-
- 형식 번호
W-3000
- 사이즈
170 x 90 mm
- 재질
폴리프로필렌 부직포, WAC 필터, 귀걸이부분(폴리에스테르 고무)
- 요오드 포집효율
99.43% 이상
- 제거 물질
131I, 137Cs, 90Sr, PM2.5
- ※마스크로서의 포집효율은 아닙니다.
- 형식 번호
-
1
- 마스크 상부의 조절용 철사는 코의형태에 맞추어 구부려 사용하시고,
본체의 주름을세로로 늘려 필터보다 크게 마스크를 펼쳐 주세요.
-
2
- 귀걸이 부분의 링으로 길이조절이 가능해,
아이부터 어른까지 사용이 가능합니다.
- 주의 사항
-
- 코, 뺨, 턱 부분에 가능한 한 빈틈이 없도록 장착해 주세요.
- 필터 속에 함유된 물질은 화학반응에 의해 흡착되어 있기 때문에 필터 밖으로 나오지 않습니다. 비닐 봉투에 담아 버리세요.
- 긴급 피난용이니 일상에서는사용하지 마세요.
- 오래 사용할수록 기능이 저하됩니다.
WAC 필터
- 마스크에 장착된 WAC 필터는 일본의후쿠시마 원자력 발전소 사고지역에서 널리 사용중이며, 현재는 일본 원자력 반전소 인근 지역의 방재 대책용 필터로써 각 지자체에서 채택하여 사용하고 있습니다.
- 고효율 활성탄소섬유필터로 도쿄대학, 토요보㈜, 와카이다 엔지니어링㈜와 공동으로 개발하였습니다. (특허번호 4549388호)
- 방사성 요오드 제거 효율 99.43%이상의 성능이 입증되었습니다.
- WAC 필터의 포집효율 시험 결과 미국의「원자력수준 활성탄 표준시험방법」 aSTM D-3803
-
- 형식 번호
W-3000
- 사이즈
170 x 90 mm
- 재질
폴리프로필렌 부직포, WAC 필터, 귀걸이부분(폴리에스테르 고무)
- 요오드 포집효율
99.43% 이상
- 제거 물질
131I, 137Cs, 90Sr, PM2.5
