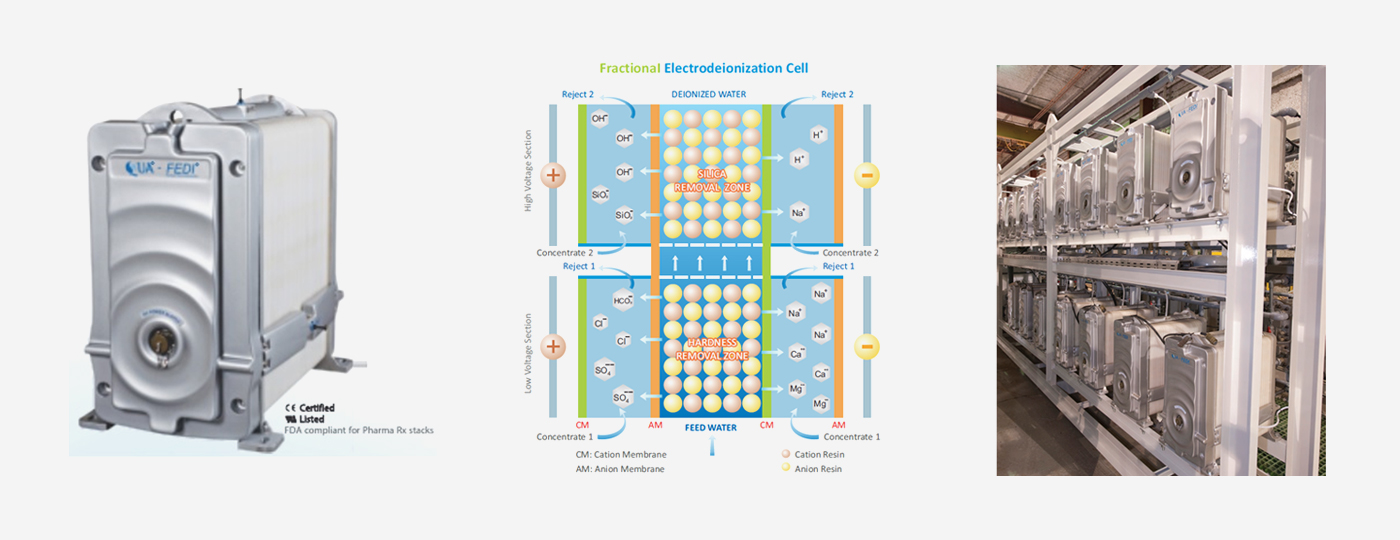

FEDI(2단 전해 탈염 모듈)
-
- FEDI 2단 분리
- FEDI는 서로 다른 전압을 가진 2단계 분리 처리공정을 통합한 신개념의 수처리 모듈로 전류 및 전압을 이온종에 따라 인가되기 때문에 최적의 우전 조건 유지로 모듈 사용 수명을 연장시키고 경도 스케일링도 제거함으로써 효율적 운전을 가능하게 합니다.
- 전력 소비를 최적화합니다.
- 전류는 필요한 경우에만 공급됩니다.
- 탈이온화 부하의 주요 부분을 지속적으로 제거하여 최상의 수질을 보장합니다.
- 잔여 이온 불순물이 POLISHING 모드로 유지되는 '실리카 제거 영역'에서 효과적으로 제거될 수 있습니다.
-
- 1단계
- 경도 제거 등 상당량의 강한 이온화 불순물이 제거되는 이 구간은 낮은 전압과 전류에서 작동해 전체 전력의 약 3분의 1이 필요합니다.1단계의 농축액 챔버에 있는 산성 조건은 스케일 형성을 방지하여 FEDI 프로세스에 더 높은 경도 내성을 제공합니다. 모듈에 사용되는 특허받은 이온 교환 매체 구조는 경도를 더욱 낮춥니다.
-
- 2단계
-
- 2단계에서는 약이온화된 불순물(실리카 및 붕소 등)이 제거되며 2단계의 높은 전압과 전류는 약하게 이온화된 잔여 불순물을 효율적으로 제거할 수 있습니다.
- 상당량의 강한 이온화 불순물이 1단계에서 제거되며 높은 전압이 인가되는 2단계에서는 재생률이 높은 상태로 유지되어 우수한 최종 생산 수질을 얻을 수 있게 됩니다.
높은 pH 공급 조건은 실리카와 보론의 효율적인 제거에 도움이 됩니다.
| 상용 탈염 모듈의 특징 비교 | MB | EDI | FEDI |
|---|---|---|---|
| 무해한 친환경 기술 | |||
| 화학적 재생폐수를 보관 배출하지 않고 초순수를 생산할수 있다. | X | O | O |
| 안전 고려사항 기존의 탈염공정에서 이온교환수지의 재생에 필요한 산성 및 알칼리성 유해화학물질 배제
|
X | O | O |
| 처리수 수질개선 1 ㏁ cm 순수부터 18 ㏁ cm 초순수 까지 매우 낮은 붕소와 실리카를 함유한 물을 생산 |
O | O | O |
| 요구수질을 지속적이고 안정적으로 생산 | X | O | O |
| 재생이 불필요 하므로 운전정지 불필요 | X | O | O |
| 예비장치 불필요 | X | O | O |
| 고유량에 적용하는 다중 스텍을 사용하므로 교체/수리/증설 등의 요구에 유연하게 대응 | X | O | O |
| 운전 조작 간편 | X | O | O |
| 총 설치 비용 및 총 수명주기 원가 절감 | X | O | O |
| 이중 전압 운전으로 인한 공급수 변동에 대한 유연한 대응 | NA | X | O |
| 고경도 에 대한 내성으로 인해 모듈 스케일링 방지 또는 제거 | NA | X | O |
| 강이온과 약이온 불순물의 효율적이고 효과적인 제거 | NA | X | O |
| 최적의 전력 소비량 | NA | X | O |
Q-SEP 한외여과막
(Q-SEP® Ultrafiltration Membranes)
-
- Q-SEP 한외여과막
- 한외여과(UF)는 다양한 급수원에서 부유 고형물, 콜로이드 물질, 고분자량 물질, 박테리아 및 바이러스를 제거하는 데 사용되는 막 공정입니다.
Q-SEP 모듈에는 혁신적인 특허받은 Cloud Point Precipitation 방법으로 준비된 고급 UF 섬유가 포함되어 있습니다.
이 방법은 매우 균일한 기공 크기 분포, 초박막 분리막 층 및 높은 기공 밀도를 보장합니다. 결과적으로, Q-SEP 모듈의 제품 수질은 매우 낮은 막간 압력에서 기존 UF 모듈의 품질보다 훨씬 우수합니다.
-
- Q-SEP UF 기술의 응용
-
- 역삼투압 시스템을 위한 전처리(기수(brackish) 및 해수 적용)
- 음용수 및 해수 적용을 위한 우물물 정화
- 공업용수의 여과 처리
Q-SEP 한외여과막의 주요사양
| Operational Instructions | ||
|---|---|---|
| Filtrate flux range | 50 to 150 l/m²h (30 to 90 gfd) | |
| Maximum feed pressure | 5.0 bar (70 psi) | |
| Trans-membrane pressure | 0.3 to 1.4 bar (5 to 20 psi) | |
| pH range | 2 to 12 | |
| Maximum instantaneous chlorine tolerance | 200 ppm | |
| Maximum operating temperature | 45°C (113°F) | |
| Maximum feed turbidity | 0.8 mm ID: 25 NTU | 1.2 mm ID: 50 NTU |
| Backwash flux range | 150 to 300 l/m²h (90 to 180 gfd) | |
| Backwash feed pressure | 0.7 to 2.1 bar (10 to 30 psi) | |
| Backwash frequency & duration | Every 15-45 minutes for 30-60 seconds | |
| Chemically Enhanced Backwash | |
|---|---|
| Estimated frequency | Every 1 to 10 days of operation (depending upon feedwater conditions) |
| Duration | 10 to 20 minutes |
| CEB chemicals | NaOCI (100-200 ppm), NaOH (pH: 11-12), HCl (pH: 2-3), H2O2, Citric acid. |
| Module Characteristics | |
|---|---|
| Membrane material | Hydrophilic PES |
| Housing material | UPVC |
| End cap material | GRP |
| Nozzles size | 2"Victaulic |

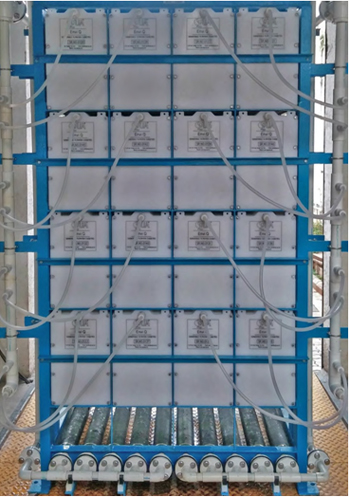

EnviQ Submerged Membrane 바이오리액터
-
- EnviQ Submerged Membrane 바이오리액터
- MBR은 기존의 활성 슬러지 기술과 멤브레인 여과를 결합합니다.
QUA의 EnviQ 멤브레인은 MBR 시설의 운영 및 유지 관리 용이성을 개선하기 위해 특별히 개발되었습니다. 특허받은 혁신적인 EnviQ 디자인은 한외 여과 기능을 제공합니다.
더 강하고 견고한 PVDF 평판 멤브레인을 사용하여 고품질의 제품수를 만듭니다.
프레임리스 멤브레인 디자인, 역 확산 및 특수 설계된 공기 확산기와 같은 EnviQ의 고유한 기능은 스크러빙 효율성을 극대화하여 청소를 줄입니다.
-
- EnviQ 기술의 대표적 적용
-
- 생물학적 폐수 처리
EnviQ 모듈의 모델별 주요사양
Note: The above values are based on our standard sizing. Custom sizing can be done to suit site specific conditions.| EnviQ Model | Unit | E8C | E16C | E32C | |
|---|---|---|---|---|---|
| Number of Membrane Cartridges |  8 |
 16 |
 32 |
||
| Total Membrane Area | m² (ft²) | 80 (861) | 160 (1722) | 320 (3444) | |
| Nominal Pore Size | micron | 0.04 | |||
| Membrane Material | PVDF | ||||
| Flow Path | Outside - in | ||||
| Surface Property | Non Ionic / Hydrophilic | ||||
| Product Flow (Average) | m³ / day (us gpd) | 38.4 (10144) | 76.8 (20288) | 153.6 (40576) | |
| Dimensions | Width | mm (In) | 520 (20.47) | 680 (26.77) | 990 (38.97) |
| Length | mm (In) | 660 (25.48) | 990 (38.97) | 1262 (49.68) | |
| Height without back-pulse Tank | mm (In) | 2315 (91.14) | 2315 (91.14) | 2365 (93.11) | |
| Height with back-pulse Tank | mm (In) | 3925 (154.53) | 3980 (156.69) | 4205 (165.55) | |
| Module Weight (Dry) | kg (Ibs) | 306 (675) | 532 (1173) | 979 (2159) | |
| Accessoreies Material | Outer frame | CS with FRP resin coating / Option SS | |||
| Permeate header | PVC | ||||
| Air diffuser | EPDM | ||||

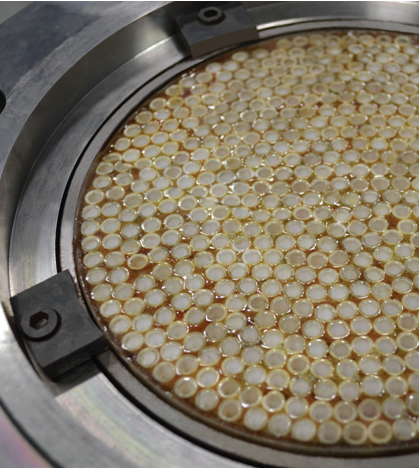

CeraQ 세라믹 멤브레인
-
- CeraQ 세라믹 멤브레인의 특징
- 세라믹 멤브레인은 처리가 매우 어려운 상하수도 또는 고온 작업이 수반되는 곳에서 이상적입니다.
QUA의 CeraQ 세라믹 멤브레인은 까다로운 상하수도 응용 분야를 위해 설계되었습니다. CeraQ 한외여과막은 음용수 및 산업 폐수를 포함한 광범위한 유체에서 바이러스, 박테리아,
콜로이드 물질, 서브미크론 또는 마이크론 크기의 부유 입자, 오일 및 유기물을 제거할 수 있습니다.
-
- CeraQ 기술의 응용 분야
-
- 식수 여과
- 산업 공정 용수 전처리 및 여과
- 식음료 가공
CeraQ 세라믹 멤브레인의 모델별 사양
| MODEL | MEMBRANE AREA FT2 (M2) | MODULE DIAMETER (A) | FEED/REJECT CONNECTION |
|---|---|---|---|
| CQ-5 | 5.4 (0.5) | 2" OD | 2° 150# Flange |
| CQ-10 | 10.8 (1.0) | 3" OD | 3" 150# Flange |
| CQ-20 | 21.6 (2.0) | 4" OD | 4" 150# Flange |
| CQ-40 | 37.03 (3.44) | 6" OD | 6" 150# Flange |
| CQ-50 | 50.5 (4.7) | 6" OD | 6" 150# Flange |
| CQ-60 | 59.2 (5.5) | 6" OD | 6" 150# Flange |
-
- MATERIAL OF CONSTRUCTION
-
- HousingPVC/CPVC, Steel, SS
- SealsBuna or Viton O-Rings
- Pore Size0.4, 0.1, 0.05, 0.01, 0.005 μm
- MountingHorizontal or Vertical
- Tube Inner Dia3.5 mm (0.13") or 6 mm (0.24")
-
- OPERATING CONDITIONS
-
- Operating Pressure30 to 60 psi
- AP Terminal20 to 60 psi
- Operating Tempup to 90°C (194°F)
- Maximum Temp110°C (230°F)
